在線式煙草汁濃度儀
傳統的卷煙生產中，通常只選用煙葉中較好的部分作為與原料進行卷煙生產，至于剩余的部分如煙葉莖等，卻通常被拋棄，這樣的做法不僅造成了極大的浪費，對于環境的治理也有極大的阻礙。
造紙法再生煙葉在世界上已有半個多世紀的歷史，我國也于20世紀90年代后期先后在汕頭、杭州等地試驗該工藝生產煙葉。該工藝極大提高了煙草的利用率，使用該工藝生產卷煙，每使用1萬噸造紙法再生煙葉，就相當于節省了7萬畝的土地用于種植煙葉。目前，造紙法再生煙葉已在國內外卷煙配方中普遍使用。
造紙法再生煙葉的工藝流程一般如下：將精選后的的煙草物料用水浸泡萃取，將煙草水溶性物與煙草纖維等不溶物進行固液分離，所得的固體制成纖維薄片片基，所得的液體再經濃縮后制成濃縮液，并加入酶制劑或者和微生物制劑進行生物降解反應。然后將進行降解反應后所得的煙草水溶性濃縮液噴涂到薄片片基上，然后將煙草薄片進行干燥后像煙葉一樣進行切絲，制造卷煙。此工藝需要穩定連續控制溶液濃度方能保證生產產品的質量穩定。
由于光在不同介質中的傳播速度不同，光從一種介質射像另一種介質時,光的傳播方向發生了改變，這種現象叫做光的折射。由于每一種介質的濃度都與光的折射率相關，在實際應用中，我們可以利用測量光發生折射時的臨界角來確定介質的濃度。

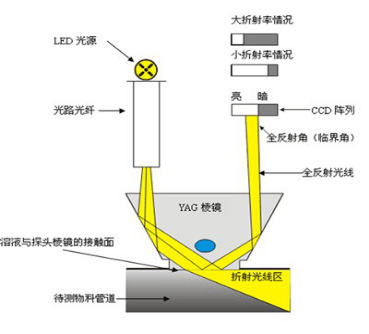

如下圖所示：從LED發出的光線經過光導纖維從藍寶石棱鏡的一側進入藍寶石棱鏡，并到達棱鏡與溶液的接觸面上，根據接觸面處溶液折射率的不同，一部份光被全反射到棱鏡的另一側，全反射光的位置會因為臨界角改變而改變（臨界角會因為液體折射率不同而不同），線性陣列CCD用于精確檢測全反射回來的光的位置，而每一個位置對應著折射率。
.png)
秒準MAY-3001在線式煙草汁濃度儀采用臨界角檢測原理，可以安裝在不同管徑的管道或者罐體容器壁上，進行濃度監測和控制，可以直接顯示百分比濃度或用戶自定義的單位，現場顯示并可以模擬信號（4-20mA)遠傳至記錄儀進行即時數據存儲、打印、追溯等功能；通過 4-20mA 信號遠傳至 PLC/DCS /變頻器進行監控或控制。秒準MAY-3001在線式煙草汁濃度儀在線檢測不受物料的顏色，渾濁度，氣泡，固體顆粒等雜質的影響、具備高精度的自動溫度補償功能。全屏蔽抗干擾設計，光電信號直接轉換處理，保障了在線測量的精度及延長儀器使用壽命。內置光纖光路傳導系統，擁有抗震性能和高穩定性、內置溫度傳感器和干燥劑有效監測濃度儀的運行狀態。無耗材，免維護，無漂移。儀器的自動清洗系統自動清洗棱鏡，并及時排除故障，保證儀器的準確性，減輕維護人員的工作量。全澆注玻璃鋼外殼和全屏蔽鋼板內壁設計，保證了儀器可以在任何惡劣的工況條件下運行平穩。
秒準MAY-3001在線式煙草汁濃度儀
一、應用行業：通過螺紋、法蘭、卡箍安裝在料桶、管道、儲液罐、液體槽上，在線監控如：DMAC、NMP、DMF、車用尿素、切削液、乳化液、乙二醇、氨水、酒精清洗液等液體的濃度；
二、功能特點：
1、 根據光學折射原理，長時間在線測量DMAC、NMP、DMF、車用尿素、切削液、乳化液、乙二醇、氨水、酒精清洗液等各種化工液體的濃度%、折射率、溫度等參數，安裝完成后，不需要校準；
2、 運用獨特的多點曲線濃度測量算法對各種化工液體進行濃度測試，與市面上常見的兩點線性濃度測量算法相比，多點曲線濃度測量算法具有更高的準確度；
3、 出廠校準、內置溫度補嘗功能，可以測量不同溫度下的液體濃度，同時還可以選擇要測量濃度的常見液體，不需要設置任何參數；
4、 儀器自帶多路開關量信號輸出，如：濃度上下限，加液、進液泵信號接點，用戶無需再通過PLC編程進行自動化控制，我們的儀表完全可以替代PLC的工作，且每個部分都模塊化，后續維護簡單，損壞部件可以直接更換，而不影響其他部件的正常工作；
5、 標配信號模擬輸出（4~20mA模擬量、RS485數字量、開關量……），方便用戶集成顯示控制。
6、 可以根據用戶的具體需求定制功能。
三、技術參數：
|
測量范圍： |
濃度（Brix、%）：0.0 ~ 70.0% |
分辨率： |
濃度（Brix、%）：0.1% |
|
折射率：1.3330~1.4655 |
折射率：0.0001 |
|
溫度：0.0 ~100.0℃ |
溫度：0.1℃ |
|
測量精度： |
濃度（Brix、%）：±0.2% |
環境溫度： |
0.0 ~60.0℃ |
|
折射率：±0.0003 |
測量方式： |
將傳感器探頭部分浸沒于液體中測量 |
|
溫度：±0.5℃ |
壓力范圍： |
0 ~1Mpa |
|
測量時間： |
默認每間隔5秒測量一次數據 |
防護等級： |
傳感器液體測量部位IP67 |
|
安裝方式： |
卡盤、螺紋、法蘭（豎直、橫向、斜角等） |
|
輸出信號： |
4~20mA模擬量、RS485數字量、開關量可選 |
|
供電電源： |
DC24V、1A |
標準配置： |
工控顯示器、濃度傳感器、IO控制器 |
四、安裝尺寸、方式：
圖三：傳感器管道安裝方式圖解
